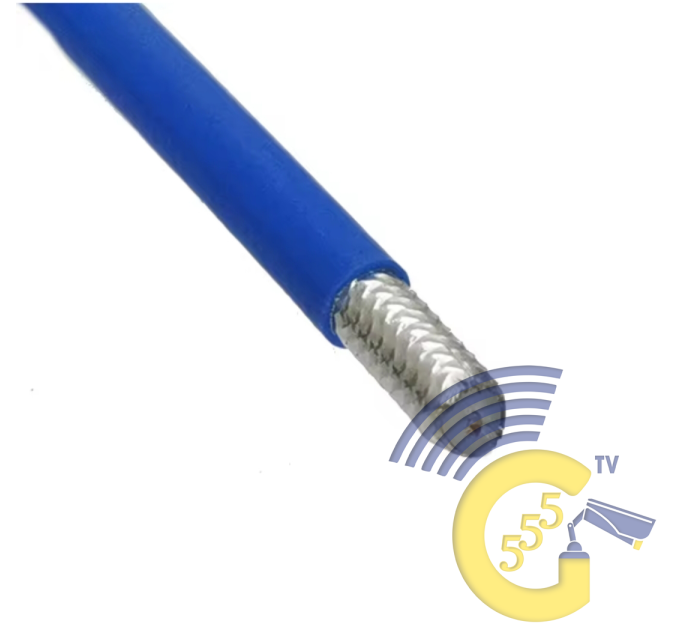

Коаксиальный кабель 50 Ом: как выбрать и для каких задач он нужен

В мире высокочастотной техники просто «провод» не работает. Здесь важна каждая цифра: волновое сопротивление, тип диэлектрика, качество экранирования. И если вы имеете дело с системами связи, передачей данных или приемом сигнала, рано или поздно встает вопрос: где купить коаксиальный кабель 50 Ом для систем связи?

Потому что ключевой элемент вашей системы — именно коаксиальный кабель 50 Ом. Это не просто стандарт, а необходимость для согласованной работы передатчика, кабеля и антенны.

Почему важно использовать кабель именно 50 Ом?

Коаксиальный кабель с волновым сопротивлением 50 Ом — это индустриальный стандарт для большинства телекоммуникационных приложений. Почему именно 50 Ом? Это компромисс между максимальной передаваемой мощностью (достигается при 30 Ом) и минимальными потерями сигнала (оптимум при 77 Ом). Для беспроводной связи, оборудования стандартов GSM, 3G/4G/5G, а также для спутникового и эфирного телевидения этот баланс критичен.

Использование кабеля с неверным сопротивлением (например, 75 Ом вместо 50) приводит к рассогласованию, частичному отражению сигнала, росту коэффициента стоячей волны (КСВ) и, как следствие, к ухудшению качества связи, снижению скорости и радиуса покрытия.

Основные сферы применения такого кабеля:

• Подключение внешних антенн к репитерам (усилителям) сотовой связи 2G/3G/4G/5G.
• Соединение приемно-передающего оборудования с антеннами в профессиональной радиосвязи.
• Построение сетей Wi-Fi с использованием внешних направленных антенн.
• Подключение спутниковых конвертеров (LNB) к тюнерам (здесь также используется кабель 50 Ом).
• Антенные системы для T2 (эфирного цифрового телевидения).

Как выбрать качественный коаксиальный кабель 50 Ом?

Рынок предлагает множество вариантов, но для стабильной работы систем связи экономить на кабеле — самая плохая стратегия. На какие параметры обращать внимание?

1. Затухание сигнала (на 100 метров). Это главный параметр. Чем меньше децибел (дБ) теряется на отрезке кабеля, тем сильнее сигнал дойдет до антенны или от антенны до приемника. Для частот 2500-2700 МГц (4G/5G) хороший кабель (например, RG-8 или его аналоги) может иметь затухание порядка 20-30 дБ на 100 м, в то время как дешевый тонкий кабель (RG-58) потеряет все 60-70 дБ, что сделает усилитель бесполезным.
2. Толщина центральной жилы и ее материал. Для минимизации потерь на высоких частотах используется жила из меди, а иногда и меди с серебряным покрытием.
3. Качество экрана. Эффективность экранирования определяет, насколько кабель защищен от внешних помех и сам не создает помех. Лучший вариант — двойное экранирование: фольга + медная оплетка высокой плотности.
4. Тип диэлектрика. Сплошной полиэтилен (PE) — бюджетный вариант, но со временем его характеристики могут меняться. В качественных кабелях используется физически вспененный полиэтилен (PE-F) — он обеспечивает значительно меньшее затухание.

ВЧ разъемы для коаксиального кабеля: надежность соединения

Какой бы отличный кабель вы ни выбрали, без правильных разъемов система работать не будет. ВЧ разъемы для коаксиального кабеля купить в Украине сейчас можно разных типов, но для 50-омных кабелей в системах связи наиболее распространены несколько стандартов.

Основные типы разъемов

• BNC (Bayonet Neill-Concelman). Популярный байонетный разъем для частот до 4 ГГц. Удобен там, где требуется частое подключение/отключение оборудования (измерительные приборы, некоторые типы антенн).

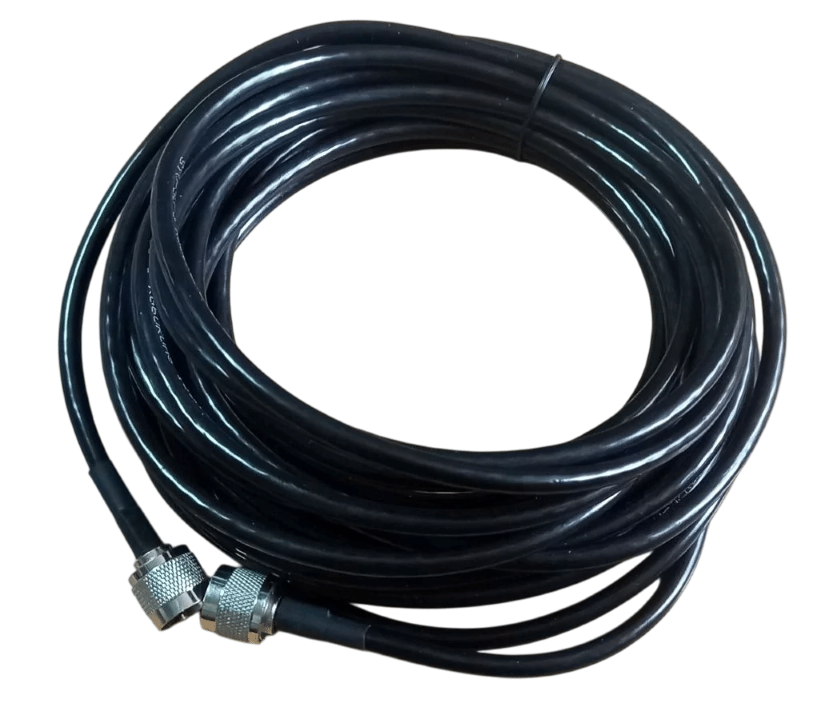

• N-Type (Neill). Один из лучших разъемов для серьезных систем связи. Имеет полноценное резьбовое соединение, отличную герметизацию и способен работать на частотах до 11 ГГц (а некоторые версии до 18 ГГц). Идеален для подключения репитеров и больших уличных антенн.

• SMA (SubMiniature version A). Миниатюрный разъем с резьбой. Часто используется в самом оборудовании (модемах, Wi-Fi точках доступа) для подключения внешних антенн через специальный переходник-пигтейл.

• F-type. Очень распространен, но чаще для 75-омных систем (телевидение). В 50-омном исполнении используется редко, в основном в недорогом автомобильном или портативном радиооборудовании.

Самый главный совет: приобретайте кабель и разъемы для обжима под инструмент. Паяные разъемы надежны только в руках профессионала, а для стандартного обжимного соединения есть недорогие пресс-клещи. Это обеспечит идеальный механический и электрический контакт.

Где купить все необходимое в Украине?

Когда речь идет о профессиональных компонентах для систем связи, лучше обращаться в специализированные магазины. Отличным примером является интернет-магазин 555tv.com.ua, который уже много лет работает на рынке оборудования для усиления мобильной связи, спутникового и эфирного телевидения, а также видеонаблюдения.

Почему стоит рассмотреть этот магазин:

• Широкий ассортимент: Здесь можно найти не только коаксиальный кабель 50 Ом для систем связи, но и антенны, репитеры, роутеры 4G/5G, а также необходимое монтажное оборудование — от кронштейнов до инструмента для обжима. Проще говоря, здесь можно купить коаксиальный кабель 50 Ом для систем связи и все необходимое для его монтажа «под ключ».

• Помощь с выбором: Консультанты магазина помогают подобрать кабель и разъемы под конкретную задачу — будь то усиление сигнала в загородном доме или монтаж точки доступа в офисе.

• Услуги установки: Одна из ключевых особенностей компании. Если вы не уверены в своих силах, специалисты 555tv могут профессионально смонтировать систему и проложить кабель «под ключ».

• Оригинальная продукция: Магазин работает с ведущими мировыми производителями, предлагая именно ВЧ разъемы для коаксиального кабеля купить в Украине без риска нарваться на дешевые подделки с плохим контактом.

Помните: качественный монтаж начинается с качественного выбора. Экономия в десять долларов на кабеле и разъеме может привести к неработающей системе за тысячи гривен. Инвестируйте в надежные компоненты и получайте стабильную связь без компромиссов.
